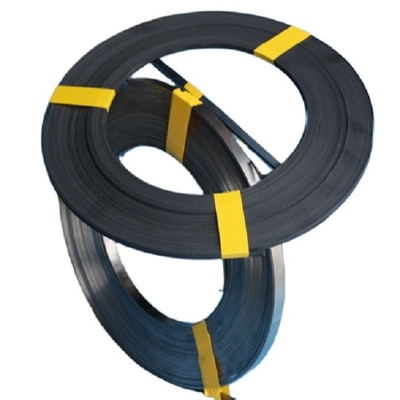

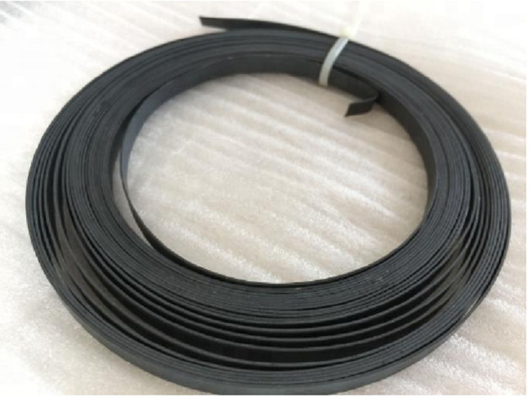

ânodo 6.35x0.635mm da fita do titânio para a areia e o concreto da proteção catódica (ICCP) in fine

Ânodo 6.35x0.635mm da fita do titânio para a especificação da proteção catódica (ICCP)

Material: titânio gr1 como a carcaça

Dimensões nominais da fita contínua:

Dimensões da fita: espessura da largura x 0.635mm de 6.35mm (1/4" x 0,025")
Comprimento padrão da bobina: 328 ft (100m)
Peso padrão da bobina: 2,5 libras (1.12kgs)
Área de superfície da fita: 0.014m2 por m
Saída atual da areia da fita in fine:
12.8mA/ft (42mA por m) ao se operar em uma densidade atual de ânodo de .278 A/ft2 (3 a/m2)
Vida de projeto:
50 anos + ao se operar em uma densidade atual de ânodo de .278A/ft2 (3 a/m2)

Folha do tamanho do ânodo da fita do titânio de MMO:

Pedido típico para os ânodos da fita

Outros ânodos do titânio de MMO para a proteção do cátodo

Ânodo do titânio da fita de Ribbon /Solid do condutor do titânio

Fita Mesh Titanium Anode

Ânodo do titânio do fio

Rod Titanium Anode

Ânodo tubular do titânio

Relatório de teste da espessura de revestimento:

Nós pode fornecer o teste de vida acelerada, o teste revestir do raio X, o teste da espessura de revestimento, o teste de resistência do contato, o teste de desempenho eletroquímico e o outro teste.

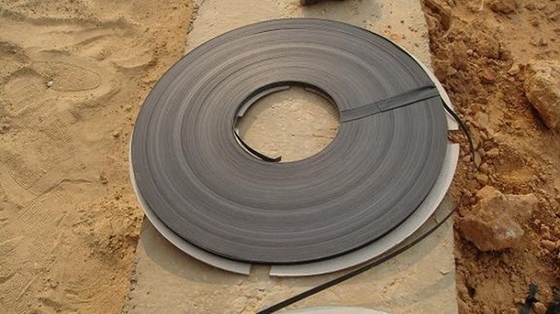

Ânodo 6.35x0.635mm da fita do titânio para a areia da proteção catódica (ICCP) in fine e o caso concreto da aplicação

É aqui um exemplo de um pedido de proteção catódica (ICCP) para um ânodo da fita do titânio com dimensões de 6.35x0.635mm in fine areia e concreto:

Um molhe concreto que estenda no mar está experimentando a corrosão em suas barras de aço do reforço devido ao ambiente da água salgada. Para impedir uma corrosão mais adicional e estender o tempo da estrutura, o ICCP será executado usando os ânodos da fita do titânio.

Os ânodos serão enterrados em uma trincheira em torno do perímetro do molhe e in fine da areia encaixada, que fornecerão o contato elétrico os ânodos. Os ânodos da fita serão espaçados em intervalos regulares ao longo da trincheira para assegurar mesmo a distribuição atual.

Os ânodos serão conectados a uma fonte de energia da C.C. que forneça uma corrente protetora à estrutura. A saída atual dos ânodos será ajustada com base no tamanho do molhe e o nível de proteção de corrosão precisou.

Os ânodos da fita do titânio serão revestidos com o MMO para melhorar a eficiência e a durabilidade dos ânodos no ambiente áspero da água salgada. Os ânodos serão conectados ao cobre ou ao fio de platina estanhado, que serão frisados ou soldados à fita do ânodo.

O tempo previsto dos ânodos da fita do titânio nesta aplicação é 20-25 anos, segundo as condições específicas do ambiente. A monitoração e a manutenção regulares do sistema do ICCP assegurar-se-ão de que os ânodos continuem a fornecer a proteção de corrosão eficaz sobre seu tempo.
