Flange da tubulação do titânio Dn10-Dn1000, flange do pescoço da solda do titânio de ASME B16.9
Lugar de origem | China |
---|---|
Marca | CSTY2022 |
Certificação | ISO9001 |
Número do modelo | o asme B16.9 Gr2 forjou a flange do titânio |
Quantidade de ordem mínima | 10 partes |
Preço | $50.00 - $1,000.00/ Piece |
Detalhes da embalagem | Pacote da caixa de madeira da exportação com o emperramento do metal para assegurar o cofre forte de |
Tempo de entrega | 10~15 dias do trabalho |
Termos de pagamento | T/T, L/C |
Habilidade da fonte | 2000 partes pelo mês |
Contacte-me para amostras grátis e vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xPadrão | ANSI B16.5, ASME B16.47, MSS-SP-44, API, AWWA, RUÍDO, JIS, BS, EN, e outro | Forma | Flange forjada do titânio |
---|---|---|---|
Tamanho | DN10-DN1000 ou tamanho personalizado | Categoria | Gr2, Gr1, Gr4, Gr5 |
Cor | prata brilhante | Pressão | Class150/300/600/9001500/2500 |
Aplicação | Processamento químico, petroquímicos, petróleo e gás, produção de eletricidade, aeroespacial, médico | Técnicas | Carcaça forjada |
Realçar | Flange da tubulação do titânio Dn1000,Flange da tubulação do titânio Dn10,Flange do pescoço da solda do titânio de ASME B16.9 |
Flange da tubulação do titânio Dn10-Dn1000, flange do pescoço da solda do titânio de ASME B16.9

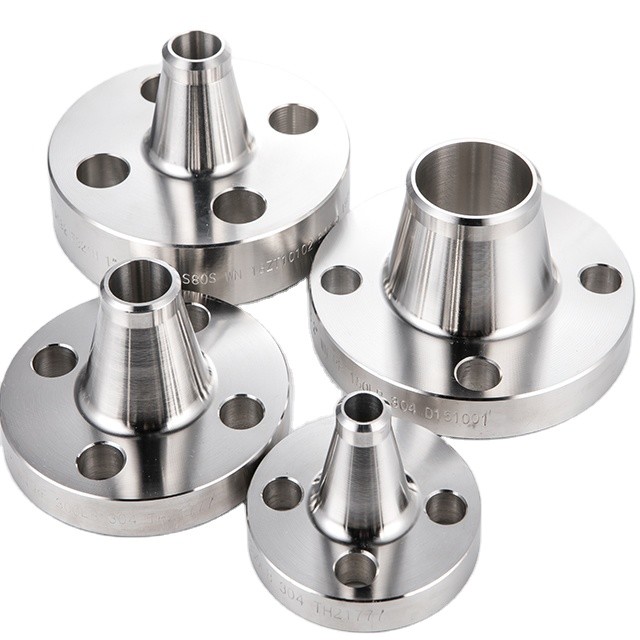

A flange do pescoço da solda é um tipo de flange que tem um pescoço afilado longo e é projetada extremidade-ser soldada a uma tubulação. O projeto do pescoço da solda fornece uma transição suave entre a flange e a tubulação, assegurando o fluxo ótimo e minimizando a turbulência. Igualmente fornece a força e a rigidez à junção.
A designação Dn10-Dn1000 refere a escala de tamanhos da tubulação que a flange da tubulação do titânio pode acomodar. Indica que a flange pode ser usada com as tubulações que variam de DN10 (10 milímetros) até DN1000 (1000 milímetros) no diâmetro. Esta escala cobre uma grande variedade de tamanhos da tubulação de uso geral em aplicações industriais.
A especificação de ASME B16.9 é um padrão desenvolvido pela sociedade americana dos engenheiros mecânicos (ASME) que fornece diretrizes para o aço feito e os encaixes de tubulação fábrica-feitos da liga. De “a flange do pescoço da solda do titânio ASME B16.9” indica que a flange do pescoço da solda do titânio está fabricada às dimensões e às especificações similares de acordo com o padrão B16.9.
Total, a flange da tubulação do titânio Dn10-Dn1000 com um projeto do pescoço da solda de ASME B16.9 é apropriada para as tubulações de junta do titânio dentro da escala especificada do tamanho, fornecendo uma conexão segura, escape-livre que possa suportar altas temperaturas e ambientes corrosivos.
Especificação do deslizamento do titânio na flange da tubulação
Tamanho | 1/2 ' ‘(DN15) a 48" ‘(DN1200) |
Padrão | ANSI B16.5, ASME B16.47, MSS-SP-44, API, AWWA, RUÍDO, JIS, BS, EN, e outro |
Material | Titânio GR2, Gr5, GR7, GR12 |
Pressão | Class150, 300, 600, 900 1500 e Class2500 PN6, PN10, PN16, PN25, PN40 e PN64 JIS 5K, 10K, 16K e 20K |
Tipo | Mocassim, pescoço de solda, cortinas, soldadura do soquete, rosqueada, Lap Joint, placa, etc. |
Enfrentar | Cara aumentada (RF), cara lisa (FF), Ring Type Joint (RTJ), e outro |
Revestimento de superfície | Feito à máquina, lustrado, ou conforme a exigência de cliente |
Conexão | Solda de extremidade & solda & linha do soquete |
Inspeção | RT, terceiro de PT.OR |
Aplicação | Processamento químico, petroquímicos, petróleo e gás, produção de eletricidade, aeroespacial, médico, marinho, e outro. |
MOQ | 10 partes |
Lista do produto relacionado
Flanges do pescoço da solda
A flange da solda é o padrão contra que todas flanges restantes do ANSI são medidas quando se trata da força e vestem a vida. As flanges longas do pescoço da solda são as padrão porque são usadas para muitas aplicações de alta pressão diferentes em uma variedade de temperaturas extremas e projetadas limitar a turbulência e a erosão na junção.

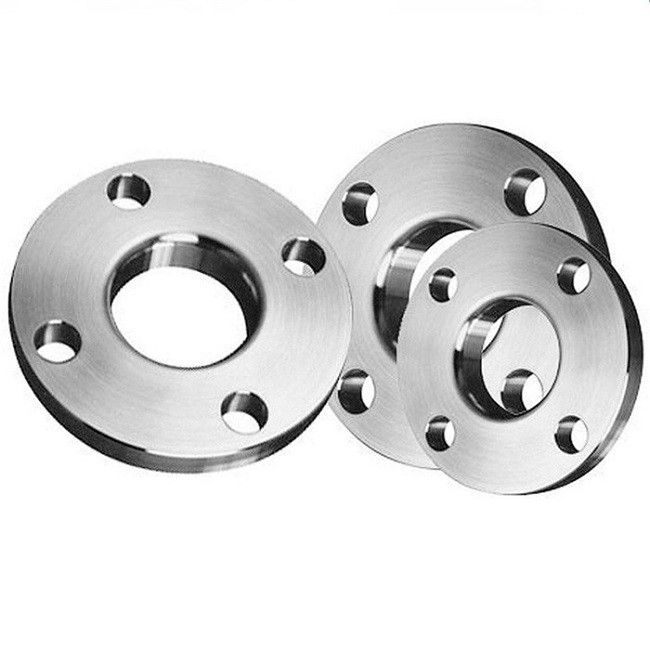

Flanges do mocassim
Geralmente, estas flanges são aproximadamente dois terços avaliados da força de uma flange longa padrão do pescoço da solda e têm uma vida de fadiga de aproximadamente um terço daquela de uma flange comparável do pescoço da longo-solda. São conectados às tubulações usando duas soldas de faixa, uma na parte externa da flange e outra no interior da flange. Isto fá-los um pouco mais demorados para instalar em uma tubulação, assim como redu-lo a versatilidade da flange porque os combinar com o cotovelo e os T não é possível. Todos os encaixes usados com flanges do mocassim devem ter uma extremidade reta.
Flanges cegas
A tubulação cega flangeia selo fora das tubulações, das válvulas, e de pressão de ASME aberturas da embarcação ao fornecer uma opção para expandir no futuro a rede do encanamento. Estas flanges são igualmente usadas frequentemente para testes de alta pressão dentro da rede do encanamento.
Flanges da solda do soquete
As flanges da solda do soquete são apenas aproximadamente tão fortes quanto o deslizamento em flanges, mas são aproximadamente 50% mais fortes quando se trata da fadiga de oposição. Estas flanges são unidas usando uma única solda de faixa na parte externa da flange. Isto fá-los trabalha menos - intensivo para instalar.
Flanges rosqueadas
A melhor coisa sobre flanges rosqueadas é que podem ser instalados em um sistema de tubulação sem soldadura. Estes são usados para tamanhos menores da tubulação na maioria das vezes e somente para os sistemas de tubulação que têm paredes grossas.
Campo da aplicação da flange do pescoço da solda do titânio
1.Oil e gás: As flanges do pescoço da solda do titânio são de uso geral na exploração petrolífera de petróleo e gás, na produção, na refinação, e no transporte. São utilizados nos encanamentos, em plataformas a pouca distância do mar, nas instalações subsea, e nas refinarias devido a sua resistência excelente à corrosão em ambientes ásperos.
processamento 2.Chemical: As flanges do pescoço da solda do titânio encontram a aplicação nos centrais química e nas facilidades que seguram produtos químicos, ácidos, e alcaloides corrosivos. São usados nos encanamentos, nos reatores, nos permutadores de calor, e no outro equipamento onde a resistência à corrosão química é crucial.
geração 3.Power: As flanges do pescoço da solda do titânio são empregadas nos centrais elétricas, nas facilidades da energia nuclear, térmica, e renovável incluir. São utilizados em turbinas de vapor, em permutadores de calor, e nas aplicações de alta temperatura devido a suas força, resistência de corrosão, e capacidade suportar altas pressões e temperaturas.
4.Aerospace e defesa: A indústria aeroespacial utiliza o pescoço da solda do titânio flangeia nos motores de aviões, nos motores de foguete, e em outros componentes aeroespaciais. A natureza de pouco peso do titânio, acoplada com sua resistência de grande resistência e de corrosão, faz-lhe um material ideal para estas aplicações.
5.Marine e construção naval: As flanges do pescoço da solda do titânio são empregadas na construção naval, em plataformas a pouca distância do mar, e nas instalações marinhas. Fornecem a resistência à corrosão do seawater, fazendo os apropriados para aplicações marinhas críticas.
6.Medical e biomedicável: As flanges do pescoço da solda do titânio encontram a aplicação em dispositivos médicos, em implantes, e em instrumentos cirúrgicos. O biocompatibility do titânio, a resistência de corrosão, e a capacidade integrar com tecidos humanos fazem-lhe um material preferido para aplicações médicas.
tratamento 7.Water: As flanges do pescoço da solda do titânio são usadas em plantas de dessanilização, em facilidades do tratamento de águas residuais, e em outras aplicações do tratamento da água. Oferecem a resistência à corrosão em ambientes salinos e ásperos da água.
8.Pharmaceutical e biotecnologia: As flanges do pescoço da solda do titânio são utilizadas em indústrias farmacêuticas e de Biotech para a produção de drogas, de vacinas, e de biologics. Sua resistência às substâncias corrosivas e a facilidade da limpeza fazem-nas apropriadas para processos sanitários.
Etiqueta: Flange do titânio, flange do pescoço da solda, flange da tubulação do titânio
